معرفی محصول

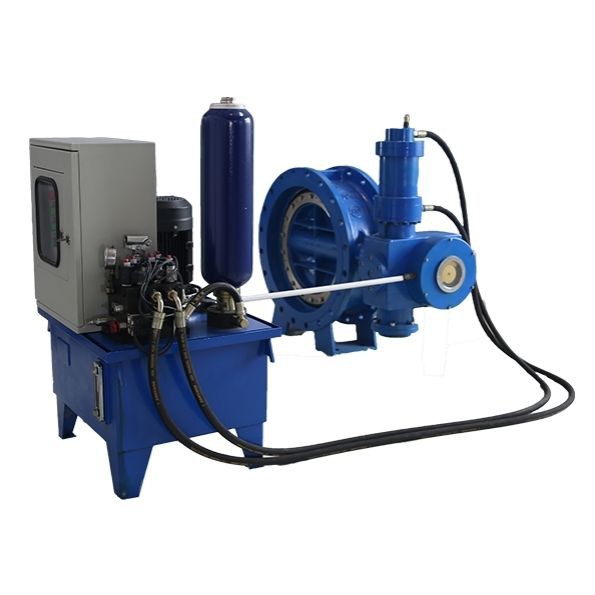

کنترل سیال ذخیرهسازی به آرامی خاموش میشود-شیر پروانهای برگشتی یک راهحل ایمنی- نسل بعدی خط لوله است که برای مقابله با چالشهای دوگانه جلوگیری از جریان برگشتی و حذف چکش آب طراحی شده است. این دستگاه یکپارچه برخلاف پیکربندیهای سنتی شیر که نیاز به شیرهای چک و شیر پروانهای جداگانه دارند، طراحی سیستم را با ادغام هر دو عملکرد در یک واحد واحد و کارآمد سادهتر میکند.
در هسته خود، این شیر از طریق یک سیستم کنترل هیدرولیک دقیق همراه با یک انباشته ذخیره انرژی کار می کند. آکومولاتور فشار هیدرولیک پایدار را حفظ می کند، به طور خودکار نشت های جزئی را جبران می کند و عملکرد ثابت را در دوره های طولانی تضمین می کند. هنگام باز کردن، سوپاپ از طریق درایو هیدرولیک به سرعت و صاف فعال می شود، در حالی که بسته شدن از یک دنباله-دو مرحله ای پیروی می کند: بسته شدن سریع برای به حداقل رساندن جریان برگشتی، به دنبال آن یک بسته شدن آهسته کنترل شده که از 10 درجه پایانی حرکت شروع می شود. این فرآیند بسته شدن مرحلهای مستقیماً چکش مخرب آب را کاهش میدهد-یکی از دلایل اصلی ترکیدگی خط لوله، آسیب پمپ و خرابی سیستم.
این شیر که از مواد بادوام از جمله چدن انعطافپذیر، فولاد کربنی و آلیاژهای مقاوم در برابر خوردگی{0}} ساخته شده است، قطرهای اسمی از DN300 تا DN4800 میلیمتر و فشارهای اسمی از PN6 تا PN25 بار (0.6 تا 2.5 MPa) را در خود جای میدهد. عملکرد قابل اطمینان با رسانه های آب، آب باران و آب رودخانه در دمای بین -10 درجه تا 80 درجه، مطابق با استانداردهای بین المللی مانند GB/T 12238 (طراحی)، GB/T 13927 (تست) و EN 1092-2 (فلنج) است.
ویژگی های کلیدی
طراحی سوپاپ مهندسی پیشرفته و عملکردهای کاربر محور را ادغام می کند و شش مزیت برجسته را ارائه می دهد:
ادغام دو عملکرد-
هم شیرهای چک و هم شیرهای پروانه ای را جایگزین می کند و پیچیدگی سیستم، فضای نصب و هزینه های اولیه را تا 40 درصد کاهش می دهد. سه ساختار آببندی غیرعادی آن بسته شدن محکم و نشتی کم را تضمین میکند، در حالی که طراحی ساده ورق پروانهای مقاومت جریان را به حداقل میرساند (ضریب: 0.1–0.6)-بسیار کمتر از شیرهای بازرسی سنتی (1.7-2.6){8}}که منجر به صرفهجویی قابل توجهی در عملکرد پمپ میشود.
فناوری بسته شدن مرحلهای
توالی بسته شدن دو مرحله ای اختصاصی (بسته شدن سریع + 10 درجه بسته شدن آهسته) با کنترل نوسانات فشار در هنگام خاموش شدن پمپ، چکش مخرب آب را حذف می کند. هم زمان و هم زاویه هر مرحله با شرایط خاص خط لوله قابل تنظیم است.
قابلیت اطمینان ذخیره انرژی
باتری داخلی-نیروی هیدرولیک مستقل را فراهم میکند و امکان بسته شدن خودکار شیرها را حتی در زمان قطع برق{1}} یک ویژگی ایمنی حیاتی است که از "فرار" پمپ و فشار بیش از حد خط لوله جلوگیری میکند. این سیستم همچنین شامل تعمیر و نگهداری فشار خودکار است: هنگامی که فشار به دلیل نشتی کاهش می یابد، یک کنترل کننده فشار پمپ روغن را تحریک می کند تا فشار را دوباره پر کند و از آمادگی مداوم اطمینان حاصل کند.
گزینه های کنترل انعطاف پذیر
از حالت های کنترل چندگانه، از جمله عملیات دستی محلی، کنترل الکتریکی از راه دور، و یکپارچه سازی PLC با DCS (سیستم های کنترل توزیع شده) پشتیبانی می کند. این امکان اتصال بدون درز با پمپ ها، توربین ها و سایر تجهیزات خط لوله را برای مدیریت خودکار و متمرکز فراهم می کند.
ساخت و ساز قوی
مواد با استحکام بالا (چدن انعطاف پذیر، فولاد کربنی) و ماشینکاری دقیق، دوام طولانی مدت را در محیطهای سخت، مانند سیستمهای فاضلاب شهری و ایستگاههای پمپاژ صنعتی تضمین میکنند. طراحی خود آب بندی سوپاپ قابلیت اطمینان را افزایش می دهد و نیازهای تعمیر و نگهداری را کاهش می دهد.
آمادگی اضطراری
مجهز به پمپ هیدرولیک دستی برای کار در هنگام قطع برق یا سیستم. این ویژگی پشتیبان کنترل سوپاپ را در سناریوهای حیاتی، مانند بلایای طبیعی یا خرابی تجهیزات تضمین می کند.
برنامه های کاربردی
تطبیق پذیری و ایمنی این شیر آن را در پنج صنعت اصلی ضروری می کند:
حفاظت از آب و آبیاری
نصب شده در خروجی پمپ در مناطق آبیاری، مخازن، و سیستم های کانال برای جلوگیری از جریان برگشتی و محافظت از خطوط لوله در برابر چکش آب در طول تنظیم جریان فصلی.
01
تولید برق
برای نیروگاههای برق آبی (ورودیهای توربین آب) و نیروگاههای حرارتی (سیستمهای آب خنککننده)، که در آن از فرار توربین جلوگیری میکند و مبدلهای حرارتی را در برابر افزایش فشار محافظت میکند، حیاتی است.
02
آبرسانی و زهکشی شهری
در تصفیه خانه ها، ایستگاه های پمپ تقویت کننده و سیستم های فاضلاب برای حفظ جریان یک طرفه، جلوگیری از آلودگی متقاطع- آب آشامیدنی و محافظت از خطوط لوله شهری در برابر آسیب استفاده می شود.
03
زیرساخت های صنعتی
ایدهآل برای تاسیسات معدن، متالورژی و فرآوری شیمیایی، جایی که جریان آب و دوغاب را کنترل میکند، از آسیبدیدگی تجهیزات مربوط به جریان برگشتی- جلوگیری میکند و از رعایت مقررات ایمنی اطمینان میدهد.
04
ساخت و ساز در مقیاس بزرگ-
یکپارچه در سیستم های HVAC برای ساختمان های تجاری و مجتمع های صنعتی برای تنظیم جریان خنک کننده، جلوگیری از گردش معکوس و حفظ بهره وری انرژی.
05
سوالات متداول
