معرفی محصول

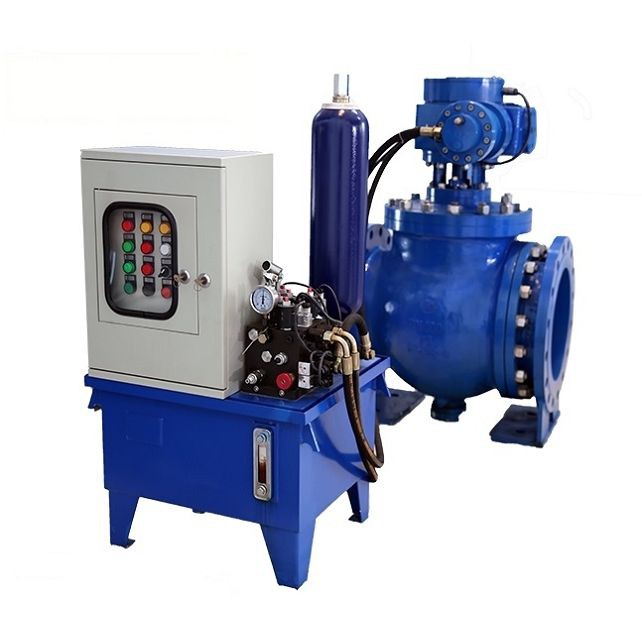

در هسته خود، دریچه نیمهکرهای کنترلشده مایع-برای پر کردن شکافهای عملکردی دریچههای سنتی طراحی شده است. برخلاف شیرهای پروانه ای معمولی (محدود به دوام آب بندی) یا شیرهای دروازه ای (حجم و{2}}مقاومت بالا)، این شیر دارای یک دیسک نیمکره ای غیرعادی-طراحی است که استحکام شیرهای توپی را با راندمان{4} گشتاور پایین دریچه های پروانه ای ترکیب می کند.
عملکرد این شیر توسط یک سیستم کنترل هیدرولیک هوشمند کنترل می شود که توالی باز و بسته شدن را با دقت استثنایی هماهنگ می کند. در طول بسته شدن، یک فرآیند دو مرحلهای- اجرا میکند: خاموشی سریع برای به حداقل رساندن اختلال در جریان، و به دنبال آن یک بسته شدن آرام آرام که از 10 درجه چرخش نهایی شروع میشود. این ویژگی حیاتی با تثبیت حرکت سیال مطابق با اصول فرآیند انتقال هیدرولیک، ضربه ناگهانی فشار آب را کاهش میدهد-یک موج فشار ناگهانی که میتواند به پمپها، خطوط لوله و اتصالات آسیب برساند-.
تکمیل طراحی ایمنی{0}}متمرکز آن یک ساختار کامل-محفظه (کانال کامل) است. این طرح دیسک نیمکره ای را با قطر داخلی خط لوله در هنگام باز بودن کامل تراز می کند و در نتیجه ضریب مقاومت جریان فوق العاده پایین-می باشد. در مقایسه با شیرهای استاندارد، این امر اتلاف انرژی را به حداقل میرساند، بار پمپ را کاهش میدهد و هزینههای عملیاتی بلندمدت- را کاهش میدهد. ساختار مستحکم دریچه (موجود در فولاد کربن، فولاد ضد زنگ یا مواد آلیاژی) سازگاری با رسانه های مختلف از آب شیرین و آب دریا گرفته تا روغن و دوغاب را تضمین می کند و در دماهای تا 425 درجه و فشار از PN 2.5 تا PN 64 به طور قابل اعتماد کار می کند.
ویژگی های اصلی
دریچه نیمهکرهای کنترلشده مایع، استانداردهای جدیدی را برای عملکرد و تطبیقپذیری با ویژگیهای متناسب با نیازهای زیرساختی حیاتی تعیین میکند:
ادغام دو عملکرد-
هم شیرهای پروانه ای و هم شیرهای دروازه ای را جایگزین می کند و سیستم های مکانیکی، الکتریکی و هیدرولیک را در یک واحد فشرده ادغام می کند. این کار تا 40 درصد ردپایی را کاهش می دهد و هزینه های نصب را به میزان قابل توجهی کاهش می دهد.
حذف هوشمند چکش آب
بسته شدن دو مرحلهای (بسته شدن سریع + 10 درجه بسته شدن آهسته) به طور موثر موجهای فشار را از بین میبرد. زمان بسته شدن سریع از 2 تا 25 ثانیه متغیر است، در حالی که بسته شدن آهسته را می توان از 6 تا 90 ثانیه تنظیم کرد تا با شرایط خاص خط لوله مطابقت داشته باشد.
دقت قابل برنامه ریزی
اپراتورها میتوانند زمانهای باز/بستن (قابل تنظیم 3 تا 120 ثانیه) و زوایای باز کردن را از پیش تعیین کنند، که امکان تنظیم دقیق جریان را برای فرآیندهایی مانند راهاندازی/خاموش کردن پمپ یا مدیریت تقاضای متغیر فراهم میکند.
مقاومت جریان پایین-
طراحی کامل-محله عبور سیال بدون مانع را با ضریب مقاومت جریان بسیار کمتر از شیرهای دروازه معمولی تضمین می کند. این به معنی 15 تا 20 درصد صرفه جویی در انرژی برای سیستم های پمپ است.
اتوماسیون و قابلیت اطمینان
مجهز به کنترلهای سازگار{0}PLC، از عملکرد محلی، از راه دور و DCS{1}}پیوندی برای یکپارچهسازی یکپارچه با سیستمهای پمپ پشتیبانی میکند. عملکرد پشتیبان دستی عملکرد را در هنگام قطع برق تضمین می کند.
آب بندی بادوام
طراحی دیسک غیرعادی تماس با صندلی سوپاپ را در حین کار به حداقل می رساند، سایش را از بین می برد و حتی پس از هزاران چرخه خاموشی "حباب- محکم" را تضمین می کند.
برنامه های کاربردی هدف
این شیر راه حل ایده آل برای سناریوهایی است که نیاز به ایمنی، کارایی و سازگاری دارند. برنامه های کاربردی کلیدی عبارتند از:
ایستگاه های پمپاژ حفاظتی آب
نصب شده در خروجی آبیاری یا سیل{0}}پمپ های کنترل برای جلوگیری از جریان برگشتی و چکش آب، حفاظت از سدها و سیستم های کانال.
نیروگاه های حرارتی
برای پمپ های آب تغذیه دیگ بخار یا سیستم های آب خنک کننده استفاده می شود، جایی که کنترل دقیق جریان و تثبیت فشار برای ایمنی توربین بسیار مهم است.
آبرسانی/زهکشی شهری
جریان را در پمپ های تصفیه خانه فاضلاب یا ایستگاه های توزیع آب آشامیدنی تنظیم می کند و رسوبات{0}}را بدون گرفتگی مدیریت می کند.
سیستم های صنعتی
مناسب برای تاسیسات شیمیایی، متالورژی و نفت و گاز، جایی که مقاومت در برابر خوردگی و خاموش شدن قابل اطمینان برای یکپارچگی فرآیند ضروری است.
