معرفی محصول
این سیستم حفاری دقیق قابل تنظیم میکرو یک ابزار حفاری کامل مدولار حرفه ای برای مراکز ماشینکاری CNC است. کل مجموعه حفاری دقیق از φ6 تا φ51 میلیمتر را پوشش میدهد، با دقت تنظیم میکرو فوقالعاده-0.005 میلیمتری. مجهز به ساختار پایدار بدون شکاف{6}}رایگان، تنظیم ابزار مناسب، استحکام ضد لرزش قوی و ثبات ابعادی عالی است. با ساختار اتصال جهانی سبک وزن، کاملاً با تکمیل دقیق سوراخهای عمیق، دیافراگم کوچک-و سوراخهای داخلی{10}با دقت بالا سازگار است. این فرآیند تغییر و اشکال زدایی ابزار را بسیار ساده می کند، کارایی کلی حفاری CNC را بهبود می بخشد و به طور گسترده در ساخت قالب، قطعات خودرو، سخت افزار دقیق و حفره های داخلی با دقت مکانیکی غیر استاندارد استفاده می شود.
مشخصات فنی اصلی
| شماره مدل | محدوده حفاری φ(Dmm) | عمق | درج کنید | پیچ | آچار | وزن خالص |
|---|---|---|---|---|---|---|
| SBJ1606-24 | 6-9 | 24 | WBGT0601..L | MS-M2.0X5 | T6 | 0.08 |
| SBJ1608-32 | 8-11 | 32 | TBGT0601..L | 0.08 | ||
| SBJ1610-40 | 10-13 | 40 | 0.08 | |||
| SBJ1612-53 | 12-15 | 53 | 0.1 | |||
| SBJ1614-60 | 14-17 | 60 | TPGH0902..L | MS -M2.5X6 | 0.1 | |
| SBJ1616-68 | 16-21 | 68 | 0.12 | |||
| SBJ1620-83 | 20-26 | 83 | 0.2 | |||
| SBJ1625-90 | 25-31 | 90 | 0.3 | |||
| SBJ1630-90 | 30-36 | 90 | 0.32 | |||
| SBJ1635-90 | 35-41 | 90 | 0.32 | |||
| SBJ1640-90 | 40-46 | 90 | TPGH1103..L | MS -M3.0X8 | T8 | 0.38 |
| SBJ1645-90 | 45-51 | 90 | 0.38 | |||
| SBJ1620-150 | 20-26 | 150 | 0.45 | |||
| SBJ1625-150 | 25-31 | 150 | 0.45 | |||
| SBJ1630-150 | 30-36 | 150 | 0.45 | |||
| SBJ1640-150 | 40-46 | 150 | 0.45 |

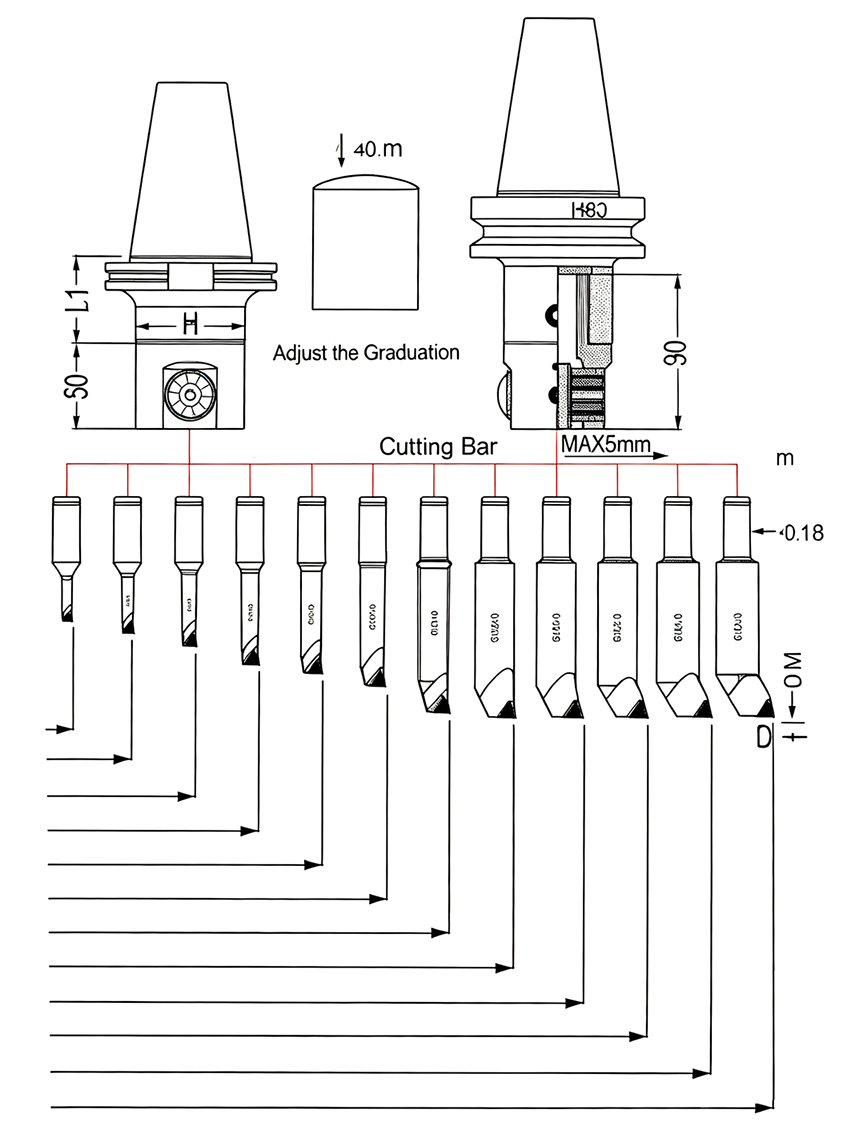

| شماره مدل | محدوده حفاری φ(Dmm) | سیستم ترکیبی-مشخصات ساقه دوک | L1 | وزن خالص |
|---|---|---|---|---|
| NT30-NBJ16-12PCS | 6-51 | NT40-H63-55 | 55 | 9.3 |
| NT40-NBJ16-12PCS | 6-51 | NT40-H63-55 | 55 | 9.3 |
| NT50-NBJ16-12PCS | 6-51 | NT50-H63-65 | 65 | 11.2 |
| BT30-NBJ16-12PCS | 6-51 | BT30-H63-65 | 65 | 8.5 |
| BT40-NBJ16-12PCS | 6-51 | BT40-H63-55 | 55 | 9.1 |
| BT50-NBJ16-12PCS | 6-51 | BT50-H63-65 | 65 | 11.7 |
| SK40-NBJ16-12PCS | 6-51 | SK40-H63-60 | 60 | 9.1 |
| SK50-NBJ16-12PCS | 6-51 | SK50-H463-65 | 65 | 10.9 |
| HSK63-NBJ16-12PCS | 6-51 | HSK63-H63-67 | 67 | 9 |
| MTA{0}}NBJ16-12PCS | 6-51 | SK40-H63-60 | 60 | 0.42 |
| MTA5-NBJ16-12PCS | 6-51 | SK50-H63-65 | 65 | 0.42 |
| MTA{0}}NBJ16-12PCS | 6-51 | HSK63-H63-67 | 67 | 0.42 |
مشخصات فنی اصلی
ساختار تنظیم رایگان-شکاف با دقت بالا{1}}
طراحی انحصاری و غیرعادی با تنظیم دقیق، فاصله چرخشی صفر و بدون گیر کردن، اندازه سوراخ را برای استفاده طولانی مدت ثابت نگه می دارد، با دقت خسته کننده در سطح بالا و عملکرد روان.
سریع و کاربر{0}}سیستم تنظیم ابزار دوستانه
ساختار موقعیت یابی ناهموار ریل اسلاید مقیاس، تنظیم سریع ابزار کلیدی{0} را برای اپراتورهای جدید آسان می کند و زمان اشکال زدایی دستگاه را بسیار کوتاه می کند.
ساختار قفل ضد لرزش با استحکام بالا
قفل دقیق بیش از-وضعیت برای میله های خسته کننده و اتصال نزدیک فلنج، بدون صدای ابزار در ماشینکاری طولانی-. به طور موثر علائم پچ پچ سطح را از بین می برد و پایان بالای قطعه کار را تضمین می کند.
شرایط کاری کامل سازگاری جهانی
مجموعه کامل محدوده دیافراگم فوقالعاده{0}ف6-φ51 میلیمتری را پوشش میدهد، که با میلههای حفره عمیق فولادی تنگستن سازگار است. بدنه سبک وزن دوک را کاهش می دهد، برای سوراخ های کوچک و بزرگ جهانی است و راندمان پردازش کلی را تا حد زیادی بهبود می بخشد.
کاربردهای صنعتی
مزیت رقابتی
پردازش حفره دقیق قالب
حفاری با دقت بالا-برای درج های قالب، حفره های قالب کوچک و سوراخ های کوچک عمیق
01
پردازش قطعات دقیق خودکار
تکمیل تحمل دقیق برای آستین های شفت کوچک، بدنه دریچه های هیدرولیک و سوراخ های میکرو کواکسیال
02
تکمیل دقیق CNC جهانی
حفره کوچک و سوراخ داخلی با نصب دقیق برای مراکز ماشینکاری و ماشین های تراش CNC
03
پردازش غیر استاندارد قطعات سخت افزاری-
ماشینکاری سوراخ داخلی با دقت بالا-برای سخت افزارهای کوچک، آستین های شفت و قطعات دیوار نازک-
04
قطعات دقیق دستگاه پزشکی
سوراخ باریک-بالا و حفاری با تحمل میکرو{1}}برای قطعات پزشکی
05
سوالات متداول
س: Q1: چرا ابزارهای حفاری حفره کوچک سنتی- باعث رانش ابعادی و خارج شدن{2}}تحمل پردازش دسته ای می شوند؟
A: A1: سرهای خسته کننده قدیمی دارای شکاف های ساختاری و دقت تنظیم ناکافی برای سوراخ های کوچک هستند. انحراف ابعادی بعد از برش طولانی-جدی میشود که منجر به قوام دستهای ضعیف و نرخ ضایعات بالا میشود.
س: Q2: چرا علامتهای پچ پچ و پایان نامطلوب اغلب در ماشینکاری سوراخهای عمیق با قطر کوچک- رخ میدهند؟
A: A2: میله های حفاری کوچک دارای سفتی کم و ساختار قفل شل هستند. تشدید شدید در برش با سرعت بالا- رخ میدهد، که نمیتواند لرزش را سرکوب کند و منجر به دقت سطح سوراخ غیرمجاز میشود.
س: س3: چرا ابزارهای حفرهدار کوچک-معمولی دارای برد باریکی هستند و تغییرات مکرر ابزار تولید را به تأخیر میاندازد؟
پاسخ: A3: ابزارهای معمولی دارای محدوده دیافراگم تک بسیار محدودی هستند. سوراخهای کوچک و کوچک به ابزار مجزا، جداسازی مکرر و تنظیم مجدد{2}}زمان پردازش مؤثر نیاز دارند. Q4: چرا ابزارهای سنتی خسته کننده دارای تنظیمات پیچیده و خطاهای دستی بزرگ هستند؟
س: Q4: چرا ابزارهای سنتی خسته کننده دارای تنظیمات پیچیده و خطاهای دستی بزرگ هستند؟
پاسخ: A4: بدون تنظیم خشن راحت، ابزارهای قدیمی دارای مراحل پیچیده تنظیم میکرو با خطاهای عملیاتی بالا هستند. تنظیم ابزار زمان زیادی می برد، به سختی می توان تحمل دقیق سوراخ های کوچک را به طور پایدار کنترل کرد.
س: Q5: چرا ابزارهای خسته کننده معمولی نمی توانند ماشینکاری با حفره های عمیق کوچک با دقت بالا-را تمام کنند؟
A: A5: آنها نمی توانند با میله های حفاری فولادی نازک تنگستن مطابقت داشته باشند. صلبیت ناکافی باعث انحراف و شکستن ابزار می شود و نمی تواند هم محوری و دقت سوراخ های کوچک عمیق را تضمین کند.
