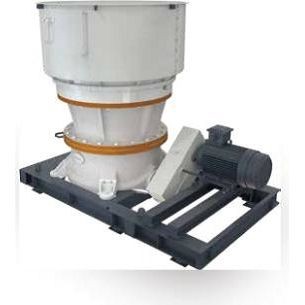

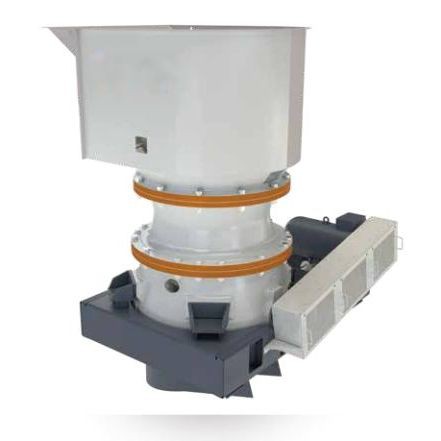

سنگ شکن مخروطی هیدرولیک تک سیلندر سری MG

ویژگی عملکرد

بالا قابلیت اطمینان

تجزیه و تحلیل اجزای محدود ساختار پوسته را بهینه می‌کند و طراحی میل اصلی با قطر بزرگ- قابلیت اطمینان تجهیزات را افزایش می‌دهد.

انتقال{0}با عملکرد بالا دعلامت بزنید

چرخ دنده های مخروطی مارپیچی برای دنده و پینیون برای دستیابی به راندمان انرژی بالا و انتقال گشتاور بالا استفاده می شوند.

کاربرد گسترده

قابل انطباق با ویژگی های مختلف سنگ معدن و شرایط عملیاتی با استفاده از جایگزینی لاینرها و تنظیمات فاصله غیرعادی متعدد.

حفره خرد کن بهینه شده

طراحی بهینه حفره باعث ایجاد دهانه بزرگ تغذیه، توان عملیاتی بالا و شکل برتر محصول می شود.

راحت تعمیر و نگهداری

این تجهیزات دارای عملکرد ساده هستند. هیچ ترکیبی برای نصب لاینر لازم نیست. همه اجزا را می توان از بالا بلند کرد و مونتاژ کرد و تعویض قطعه سایش را به میزان قابل توجهی آسان تر می کند.

این تجهیزات که برای شرایط سنگین{0}}طراحی شده است، برای طیف وسیعی از عملیات استخراج و خرد کردن مصالح در مقیاس های مختلف مناسب است. مدل‌های با پسوند «S» اندازه‌های خوراک بزرگ‌تری را در خود جای می‌دهند و برای خرد کردن اولیه و ثانویه استفاده می‌شوند، در حالی که مدل‌هایی که پسوند «S» ندارند برای خرد کردن ثانویه و سوم در نظر گرفته می‌شوند. این سری از سنگ شکن ها مزایایی مانند هزینه های عملیاتی کم، عملیات ساده و کاربرد وسیع را ارائه می دهد.

مشخصات فنی اصلی

مدل	حداکثر اندازه خوراک	قدرت موتور (کیلو وات)	CSS (میلی متر)	ظرفیت (t/h)	وزن (t)
ام جی100S	210	90	20-45	80-250	7.5
ام جی200S	290	160	25-50	115-360	11.2
ام جی300S	330	250	25-50	175-540	16.5
ام جی500S	440	355	45-80	310-1060	33.5
ام جی700S	450	560	30-90	350-1500	63.5
ام جی110	135	90	7-25	40-110	6.0
ام جی220	205	220	8-35	70-280	10.5
ام جی330	215	315	8-35	105-390	16.0
ام جی550	235	400	10-45	140-510	27.2

ظرفیت

مدل	ظرفیت (t/h)
	تنظیم جانبی بسته (میلی متر)
	20	25	30	35	40	45	50	55	60	65	70-90
ام جی100S	80-90	105-130	120-200	135-240	150-250	160-235
ام جی200S		115-150	145-180	160-290	185-330	205-360	235-270
ام جی300S		175-200	175-280	195-410	215-510	240-540	260-360
ام جی500S						310-360	335-710	385-760	410-960	435-1060	با هانسی تماس بگیرید
ام جی700S			350-450	430-640	500-840	580-970	650-1140	750-1260	830-1380	900-1500	با هانسی تماس بگیرید
مدل	6	8	10	15	20	25	30	35	40
ام جی110	40-55	45-70	50-80	55-110	70-110
ام جی220		70-90	80-130	105-175	120-230	150-265	165-280	180-260
ام جی330		105-145	110-190	130-260	155-300	180-350	210-390	265-360
ام جی550			140-165	160-310	190-340	230-410	250-450	280-510	350-450

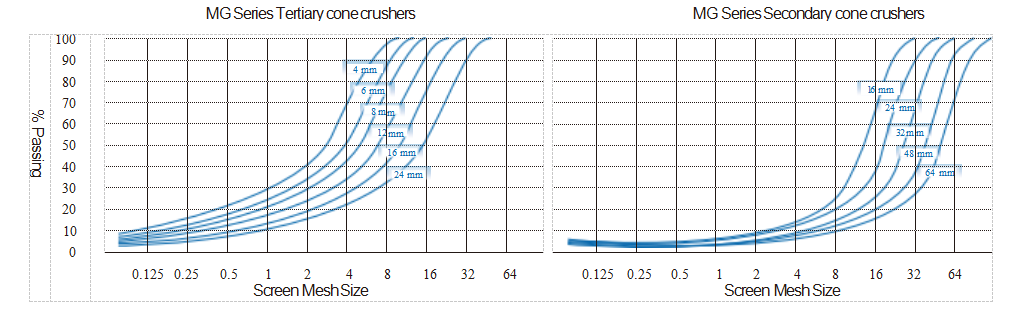

منحنی های درجه بندی

product-1009-318

توجه: ارقام فوق فقط برای مرجع هستند و ظرفیت های واقعی نشان داده شده ممکن است بسته به عواملی مانند ویژگی های مواد، حداکثر اندازه خوراک، درجه بندی و رطوبت متفاوت باشد.

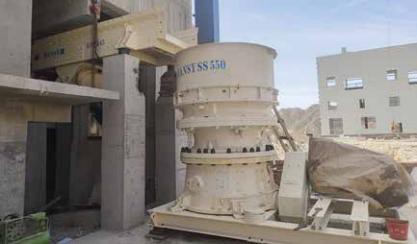

سنگ شکن مخروطی هیدرولیک تک سیلندر سری SS/SH

ویژگی عملکرد

سنگین-وظیفه طراحی

ساختار پوسته اصلی با میل اصلی فورج شده از فولاد آلیاژی با کیفیت بالا بهینه شده است و تجزیه و تحلیل اجزای محدود برای افزایش قابلیت اطمینان تجهیزات در شرایط کار سنگین انجام شده است.

انتقال{0}با عملکرد بالا دعلامت بزنید

چرخ دنده های مخروطی مارپیچی برای دنده و پینیون برای دستیابی به راندمان انرژی بالا و انتقال گشتاور بالا استفاده می شوند. تنظیم عقب دنده خارجی تعمیر و نگهداری را ساده می کند.

چندگانه عجیب و غریب فاصلهe تنظیمات

فواصل غیرعادی مختلف را می‌توان با تنظیم موقعیت‌های شکاف کلیدی به دست آورد که امکان سازگاری با ویژگی‌های سنگ معدن و شرایط عملیاتی مختلف را فراهم می‌کند.

لمینیت خرد کردن دسعلامت زدن

طراحی حفره بهینه شده اصل خرد کردن ورقه ورقه را اجرا می کند و هم خروجی و هم شکل ذرات را بهبود می بخشد.

یکپارچه شده است روغن کاری و آمار هیدرولیکیون طراحی

سیستم های روانکاری و هیدرولیک در یک طرح مدولار با مخزن روغن تقسیم شده یکپارچه شده اند که امکان عملکرد مستقل هر سیستم را فراهم می کند.

در هم قفل شدن با واحد اصلی، در برابر شرایط غیرعادی در دما، فشار و جریان روغن و غیره محافظت می کند.

این تجهیزات برای عملیات خرد کردن در مقیاس های مختلف صنایع معدنی و سنگدانه مناسب است. سری SS دارای اندازه های خوراک بزرگتر است و می تواند برای خرد کردن اولیه و ثانویه استفاده شود، در حالی که سری SH برای خرد کردن ثانویه و سوم طراحی شده است. این تجهیزات با ده ها تغییر حفره و یک بوش غیرعادی برای تعیین فواصل غیرعادی متعدد، انعطاف پذیری و سازگاری را افزایش می دهد.

مشخصات فنی اصلی

مدل	حداکثر اندازه خوراک	قدرت موتور (کیلو وات)	CSS (میلی متر)	ظرفیت (t/h)	وزن (t)
اس اس430	350	160	19-54	100-355	12.5
اس اس440	450	250	25-54	200-610	19.6
اس اس550	450	315	25-70	215-670	29.8
اس اس660	550	315	38-83	325-1070	36.0
SH430	185	160	6-39	50-215	9.5
SH440	215	250	8-44	90-405	15.0
SH660	275	315	13-51	165-670	27.2
SH860	275	500	10-51	175-1140	40.2
SH870	300	630	10-70	280-1525	50.5
SH890	370	800	10-70	185-2220	92.4

ظرفیت

مدل	ظرفیت (t/h)
	تنظیم جانبی بسته مدل (میلی متر)
	19	22	25	29	32	35	38	41	44	48	51	54	60	64	70	76	80
SS430	100	105-135	110-175	120-230	130-240	135-305	145-320	155-340	160-355	115-315	210-265	220
SS440			200	220-275	235-350	245-445	260-495	275-520	290-575	310-610	330-535	370-465
SS550		215-270	230-390	250-420	260-450	275-475	290-500	300-520	315-545	335-575	345-600	360-625	390-670	405-605	435-495
SS660							325	340-430	360-630	380-765	400-800	415-865	450-940	475-990	510-1070	565-990	590
مدل	6	8	10	13	16	19	22	25	32	38	44	51	57	64	70
SH430	50-80	53-85	55-110	60-140	65-155	70-165	75-180	85-190	95-215	110-215
SH440		90-135	95-180	100-230	105-285	115-305	120-325	130-350	150-385	165-405	190-400
SH660				195-310	165-375	175-450	190-495	200-530	230-600	250-665	275-670	320-520
SH860			175-425	190-510	200-680	215-625	230-670	245-760	280-845	310-945	340-1040	540-1140
SH870			280-415	310-540	330-680	355-725	380-795	405-900	460-1030	510-1135	555-1240	660-1370	710-1475	775-1525	825-1340
SH890			185-485	200-595	215-675	230-850	245-960	260-1245	295-1420	325-1565	355-1710	395-1890	425-2040	475-2210	510-2200

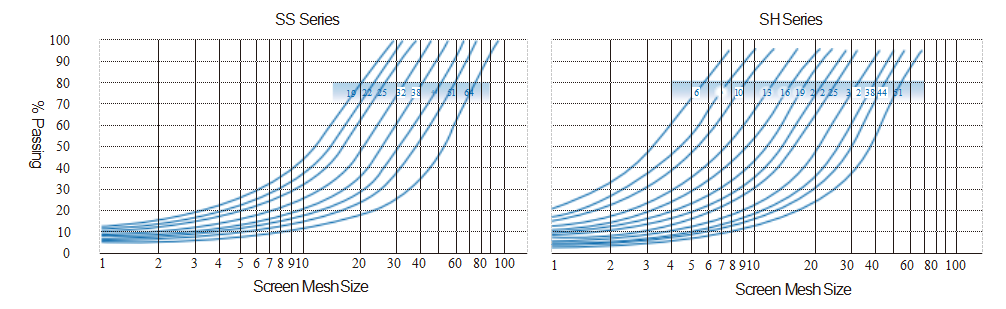

منحنی های درجه بندی

product-1006-309

توجه: ارقام بالا فقط برای مرجع هستند و ظرفیت های واقعی نشان داده شده ممکن است بسته به عواملی مانند ویژگی های مواد، حداکثر اندازه خوراک، درجه بندی متفاوت باشد.و رطوبت
